Prečo základne foriem a štandardné časti určujú životnosť formy?

Životnosť formy sa často posudzuje podľa materiálu dutiny a presnosti obrábania. Čo však skutočne určuje, či forma môže spoľahlivo a predvídateľne dosiahnuť svoju konštrukčnú životnosť, je časť, ktorej nikto nevenuje pozornosť –základ formy a štandardné diely.

Základom formy je kostra. Štandardnou súčasťou sú spoje. Ak je kostra zle vyrovnaná a kĺby uvoľnené, nevydrží ani tá najlepšia dutina.

Základ formy: Základ pre všetko

Základňa formy je nosičom celej formy. Integruje všetky funkčné komponenty – dutinu, jadro, vyhadzovací systém, chladiaci systém a vtokový systém – do presného rámca, čím zaisťuje, že sa vrátia do presne rovnakej polohy pri každom cykle otvorenia a zatvorenia.

Základné komponenty štandardnej základne formy

Tieto dosky sú naskladané, zaistené skrutkami a spoliehajú sa na vodiace kolíky a puzdrá, ktoré zaručujú opakovateľnosť polohy pri každom cykle.

Dve základné výkonnostné požiadavky na základňu formy

Tuhosť je na prvom mieste. Vstrekovací tlak môže dosiahnuť stovky kilogramov na štvorcový centimeter. Ak základňa formy nemá tuhosť, pod vysokým tlakom sa zdeformuje – deliaca čiara sa otvorí, objaví sa záblesk; jadro sa posúva, hrúbka steny je nerovnomerná; vyhadzovacie kolíky sa viažu a celá forma sa musí rozobrať.

Presnosť je až na druhom mieste. Vôľa lícovania medzi vodiacimi kolíkmi a puzdrami, ako aj rovinnosť a pravouhlosť každej dosky priamo určujú, či sa forma hladko otvára a zatvára a či rozmery produktu zostávajú stabilné.

 Štandardné diely: Najlacnejšie komponenty, ktoré najčastejšie zlyhávajú

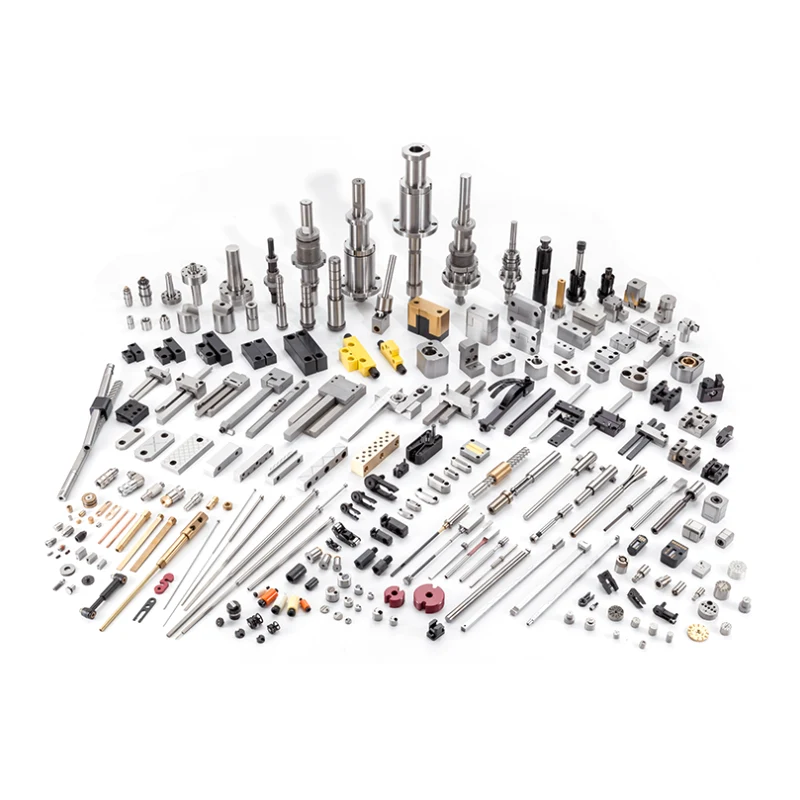

Štandardné diely sú všetky vymeniteľné komponenty bez dutín a bez jadra vo forme. Vodiace kolíky, puzdrá, vyhadzovacie kolíky, pružiny, tesnenia, polohovacie krúžky, blokovacie bloky – všetky sa počítajú.

Vyzerajú obyčajne, dajú sa lacno kúpiť, ale viac ako polovica všetkých porúch foriem sa spája s týmito komponentmi.

1. Vodiace kolíky a puzdrá

Vodiaci systém zaisťuje presné zarovnanie pohyblivej a nehybnej polovice pri každom zatvorení. Väčšina porúch formy začína stratou presnosti vedenia.

Materiál: Ložisková oceľ SUJ2 alebo nástrojová oceľ SKD11, s vysokofrekvenčným indukčným kalením na HRC 58-62 s následným presným brúsením na povrchovú úpravu Ra 0,2-0,4.

Vôľa lícovania: Zvyčajne 0,02-0,05 mm, v závislosti od veľkosti formy. Príliš veľké a jadro a dutina sú nesprávne zarovnané. Príliš malé a zvyšuje sa odpor pri otváraní a zatváraní, čo spôsobuje zadretie.

Režimy zlyhania:

• Odieranie na čapoch → spôsobené nedostatočným mazaním alebo nerovnomerným zaťažením

• Opotrebované puzdrá → koniec životnosti; nahradiť ich

• Ohnuté kolíky → spôsobené nevyváženým vysunutím alebo nesprávne nastavenou upínacou silou zo vstrekovacieho stroja

2. Vyhadzovacie kolíky, objímky a tlačné tyče

Vyhadzovací systém vidí najvyššiu frekvenciu cyklovania a najkomplexnejšie zaťaženie akejkoľvek časti formy.

Vyhadzovacie kolíky: Vyrobené z rýchloreznej ocele SKH51 alebo nástrojovej ocele SKD61 na prácu za tepla, s kalenými hrotmi. Vôľa lícovania s vodiacim otvorom by mala byť 0,015-0,025 mm. Príliš tesné a špendlík sa zaviaže. Príliš voľné a v mieste vysunutia sa objaví záblesk.

Dve hlavné príčiny zlomenia kolíka vyhadzovača: sila vyhadzovania je mimo stredu od stredu odporu pri vyberaní alebo je kolík počas návratu zasiahnutý.

Pružiny: Zodpovedné za vrátenie vyhadzovacej platne. Najviac prehliadaným problémom je jarná únava. Po desiatkach tisíc stlačení sa voľná výška skráti. Vyhadzovacia platňa sa nevráti úplne a vyhadzovacie kolíky narazia na nehybnú polovicu pri ďalšom zatváraní.

Metóda kontroly: Skontrolujte výšku voľnej pružiny každých 100 000 cyklov. Vymeňte, ak klesla pod 90 % pôvodnej výšky.

3. Tesnenia a usmerňovače

Úniky vody z chladiaceho systému sú najčastejšou náhlou poruchou v dielni.

Tesnenia (O-krúžky): Vyrobené z vysokoteplotnej silikónovej gumy alebo fluorokaučuku s hornými teplotnými limitmi 200 °C a 260 °C. Porucha je spôsobená starnutím pri vysokej teplote, tuhnutím alebo stuhnutím kompresie. Vymeňte každých 500 000 cyklov alebo ročne, podľa toho, čo nastane skôr.

Prepážky: Presmerujte smer prúdenia vody pre lokálne chladenie. Najčastejšou poruchou je zablokovanie vodným kameňom – obzvlášť závažné v oblastiach s tvrdou vodou. Použite zmäkčenú vodu alebo pridajte prísady proti korózii a vodnému kameňu.

4. Lokalizačné krúžky a uzamykacie bloky

Vodiace krúžky: Namontované na hornej upínacej doske, centrované s tryskou vstrekovacieho stroja. Nesprávny výber spôsobuje excentricitu medzi tryskou a vtokovým puzdrom – v najlepšom prípade úniky materiálu; v najhoršom prípade sa poškodí objímka vtokového kanála aj tryska.

Blokovacie bloky: Používajú sa na posuvné (bočné jadro) uzamknutie. Pri opotrebovaní je uzamykacia sila nedostatočná a posúvač sa pod vstrekovacím tlakom posúva dozadu, čo spôsobuje blikanie na boku produktu. Pravidelne kontrolujte uzamykacie plochy, či nie sú vrúbkované alebo opotrebované. Pred riešením problémov nečakajte, kým sa objaví blesk.

Prečo štandardné diely najčastejšie zlyhávajú

Štandardné diely sú najľahšie štandardizované, najlacnejšie a najmenej viditeľné komponenty vo forme.

A práve preto, že sú lacné a neprehliadnuteľné, sú najčastejšie zanedbávané:

• Vodiace kolíky sú suché – nikto to nekontroluje

• Pružiny sa používajú, kým nezacvaknú

• O-krúžky presakujú a niekto ich omotá páskou a beží ďalej

• Vyhadzovacie kolíky sú mierne ohnuté, ale "stále fungujú"

Kumulatívny výsledok všetkých týchto rozhodnutí „stále to funguje“: pružina v hodnote niekoľkých dolárov sa zlomí, vysúvacia platňa sa zasekne, celá forma sa vytiahne zo stroja na opravu, stratia sa hodiny výrobnej kapacity a nahromadia sa tisíce dolárov v nákladoch na údržbu.

Princípy výberu

Výber základne formy

Výber štandardných dielov

Údržba: Žiadna technická zložitosť, iba exekučná disciplína

Údržba základne formy a štandardných dielov nie je zložitá. Vyžaduje si to frekvenciu a disciplínu.

Rýchla príručka diagnostiky porúch

Thezáklad formy a štandardné dielyneurčujte, ako krásne produkt vyzerá – to je úloha dutiny. Určujú iba jednu vec: či forma dokáže spoľahlivo a konzistentne vyrábať diely počas svojej plánovanej životnosti.

Nesprávne postavená kostra nemôže prenášať silu, bez ohľadu na to, aké silné sú svaly. Stuhnutý kĺb sa nemôže pohybovať, bez ohľadu na to, ako je končatina schopná.

Pri výbere základne formy uprednostňujte tuhosť pred ľahkosťou, presnosť pred cenou. Pri nákupe štandardných dielov nemusí byť značka najdrahšia, ale špecifikácie musia byť správne. Pri každodennej údržbe vymieňajte pružiny podľa plánu, pravidelne premažte vodiace čapy a vymeňte tesnenia, keď dosiahnu koniec životnosti. Tieto úlohy nevyžadujú žiadne technické zručnosti – iba kontrolný zoznam a disciplínu na jeho dodržiavanie.
