Ako vyhadzovací kolík a vyhadzovacia objímka zlepšujú presnosť lisovania a produktivitu?

Vo svete vstrekovania plastov a tlakového liatia,vyhadzovacie kolíky a vyhadzovacie objímkyzohrávajú kľúčovú, no často prehliadanú úlohu. Sú to malé, ale nevyhnutné komponenty zodpovedné za vytlačenie tvarovaného dielu z dutiny po dokončení procesu chladenia a tuhnutia. Bez týchto komponentov by bolo hladké a efektívne vyhadzovanie formy takmer nemožné.

AnVyhadzovací kolíkje štíhla valcová tyč, ktorá aplikuje priamu silu na uvoľnenie lisovaného výrobku z dutiny. Je presne skonštruovaný tak, aby odolal opakovanému pohybu, extrémnym teplotám a tlaku počas cyklu vyhadzovania. Na druhej strane, vyhadzovač objímky, tiež známy ako vyhadzovač objímky, funguje ako dutý valcový komponent, ktorý poskytuje vyváženejšie a rovnomernejšie uvoľňovanie, najmä pre časti s jadrami alebo podrezaním. Rovnomerne tlačí tvarovaný diel obklopením čapu alebo hriadeľa jadra.

Oba komponenty sú vyrábané s výnimočnou presnosťou, pretože aj menšie rozmerové chyby môžu spôsobiť poškodenie formy, povrchové chyby alebo deformáciu lisovaného výrobku. Z tohto dôvodu výrobcovia používajú vysokokvalitné nástrojové ocele, tvrdené zliatiny alebo nehrdzavejúce materiály na dosiahnutie optimálnej tvrdosti, odolnosti proti opotrebeniu a odolnosti proti korózii.

Nižšie je uvedený profesionálny prehľad typických špecifikácií a materiálových parametrov pre kolíky a objímky vyhadzovačov:

Kvalita týchto komponentov priamo ovplyvňuje čas cyklu, povrchovú úpravu a životnosť formy. Keď sú vyhadzovacie kolíky a objímky správne navrhnuté a nainštalované, umožňujú hladšie vyberanie z formy, skrátenie prestojov a predĺženie životnosti nástroja.

Prečo sú vyhadzovacie kolíky a objímky pri vstrekovaní životne dôležité?

Účinnosť akéhokoľvek vstrekovacieho systému do značnej miery závisí od schopnosti formy uvoľniť hotové diely bez deformácie alebo prilepenia. Kľúčovými hráčmi v tejto fáze sú vyhadzovacie kolíky a objímky. Tu je dôvod, prečo je ich úloha nenahraditeľná:

1. Presné vyhadzovanie: Zaisťujú konzistentnú vyhadzovaciu silu, minimalizujú namáhanie lisovaného dielu a zabraňujú deformácii alebo prasklinám.

2. Integrita povrchu: Správne zarovnané vyhadzovacie kolíky zabraňujú povrchovým škrabancom alebo stopám, čím sa zachováva estetická a štrukturálna kvalita produktu.

3. Skrátenie doby cyklu: Hladké vyhadzovanie urýchľuje obrat formy, čo umožňuje výrobcom vyrábať viac dielov za kratší čas.

4. Účinnosť údržby: Vysokokvalitné komponenty vyhadzovača znižujú opotrebovanie dutiny formy, čím sa znižuje frekvencia údržby a náklady.

5. Teplotná odolnosť: Keďže ejektorové systémy pracujú pod vysokým teplom a tlakom, materiály ako SKD61 a H13 zaisťujú rozmerovú stabilitu aj v náročných podmienkach.

Zle navrhnutý alebo nesprávne nastavený vyhadzovací systém môže viesť k niekoľkým výrobným problémom, ako je neúplné vyhadzovanie, povrchové preliačiny alebo dokonca poškodenie formy. Preto je rozhodujúci výber správneho typu, materiálu a rozmerov komponentov vyhadzovača.

Vyhadzovacie objímky sú obzvlášť dôležité pre valcové diely alebo diely na báze jadra, pretože rovnomerne rozdeľujú vyhadzovaciu silu. To znižuje vnútorné napätie a zabraňuje lepeniu. Kombinácia presne opracovaných vyhadzovacích kolíkov s odolnými vyhadzovacími objímkami vytvára synergický systém, ktorý zvyšuje efektivitu aj spoľahlivosť.

Okrem toho technologický pokrok zaviedol potiahnuté ejektorové kolíky (ako sú povlaky TiN, TiCN alebo DLC), ktoré výrazne zvyšujú odolnosť proti opotrebovaniu a znižujú trenie. To znamená dlhšiu životnosť, zníženú potrebu mazania a minimálne prestoje na údržbu.

Vo veľkých výrobných prostrediach tieto faktory prispievajú k konzistentnej kontrole kvality a vyšším ziskovým maržiam. Výrobcovia, ktorí rozumejú a optimalizujú svoje ejektorové systémy, získavajú rozhodujúcu konkurenčnú výhodu vo výkone foriem a konzistencii produktu.

Ako si vybrať správny kolík vyhadzovača a objímku vyhadzovača pre vašu aplikáciu

Výber správnej kombinácie vyhadzovacieho kolíka a vyhadzovacej objímky závisí od rôznych technických a prevádzkových faktorov. Nižšie je uvedený praktický sprievodca, ktorý pomôže výrobcom robiť informované rozhodnutia:

(1) Určite dizajn formy a geometriu produktu

Analyzujte tvar, veľkosť a hrúbku steny lisovaného dielu. Tenké alebo jemné súčiastky vyžadujú menšie, vysoko presné vyhadzovacie kolíky, zatiaľ čo hrubšie, valcové diely alebo diely so stredom jadra fungujú lepšie s vyhadzovacími objímkami.

(2) Materiálová kompatibilita

Spojte materiál vyhadzovača s lisovanou živicou alebo kovom. Pre vysokoteplotné technické plasty (ako PEEK, PPS alebo PA66) sú ideálne tepelne spracované ejektorové komponenty H13 alebo SKD61.

(3) Povrchová úprava a konečná úprava

Povrchová úprava môže zlepšiť výkon a znížiť trenie. Napríklad:

• TiN povlak: Zvyšuje tvrdosť a odolnosť proti korózii.

• Povlak DLC: Minimalizuje trenie a predlžuje životnosť nástroja.

• Nitridácia: Poskytuje nákladovo efektívne zlepšenie tvrdosti.

(4) Presnosť a tolerancia rozmerov

Uistite sa, že vyhadzovací kolík dokonale zapadá do objímky a formovacej dosky. Dokonca aj malé nesprávne nastavenie môže spôsobiť ohnutie, prilepenie alebo prasknutie. Presná výroba s toleranciami na úrovni mikrónov je nevyhnutná pre vysokovýkonné formy.

(5) Frekvencia údržby a výmeny

Vyberte si dizajn, ktorý umožňuje jednoduchú údržbu. Niektoré pokročilé systémy využívajú modulárne zostavy vyhadzovačov, čo umožňuje rýchlu výmenu opotrebovaných kolíkov alebo puzdier bez demontáže celej formy.

Keď sú tieto prvky optimalizované, výsledkom je stabilnejšia a efektívnejšia výrobná linka s menším počtom prerušení a zlepšenou kvalitou dielov.

Často kladené otázky a záverečné informácie: Udržanie životnosti a výkonu

Q1: Ako často by sa mali vyhadzovacie kolíky a objímky vymieňať?
Čapy a objímky vyhadzovača by sa mali kontrolovať po každých 100 000 až 200 000 cykloch v závislosti od výrobného prostredia a lisovaného materiálu. Podmienky vysokého opotrebovania alebo abrazívne živice môžu vyžadovať častejšiu údržbu. Výmena je potrebná, keď dôjde k viditeľnému opotrebovaniu, zmene farby alebo ohnutiu, aby sa predišlo povrchovým defektom alebo poškodeniu plesní.

Otázka 2: Čo spôsobuje prilepenie alebo zlomenie vyhadzovacích kolíkov?
Lepenie je zvyčajne výsledkom zlého zarovnania, nahromadenia živice alebo nedostatočného mazania. Na druhej strane zlomenie je často spôsobené nadmernou vysúvacou silou alebo nesprávnou hĺbkou inštalácie. Pravidelné čistenie, precíznosť montáže a správna tepelná kontrola môžu zabrániť väčšine týchto problémov.

Údržba vyhadzovacích kolíkov a puzdier zahŕňa čistenie zvyškov, kontrolu napätia pružiny a zabezpečenie správneho mazania, aby sa zabránilo korózii alebo zadretiu. Vo veľkoobjemovej výrobe sa automatizované mazacie a náterové systémy stávajú štandardom pre efektívnosť a dlhú životnosť.

Prečo si vybrať vyhadzovací kolík Mudebao a vyhadzovaciu objímku

Mudebaosi vybudovala povesť dôveryhodného výrobcu presných vyhadzovacích kolíkov a puzdier pre globálnych výrobcov foriem. Vďaka pokročilej technológii CNC brúsenia, vákuovému tepelnému spracovaniu a prísnej kontrole kvality Mudebao zaisťuje, že každý komponent spĺňa medzinárodné normy pre tvrdosť, presnosť a výkon.

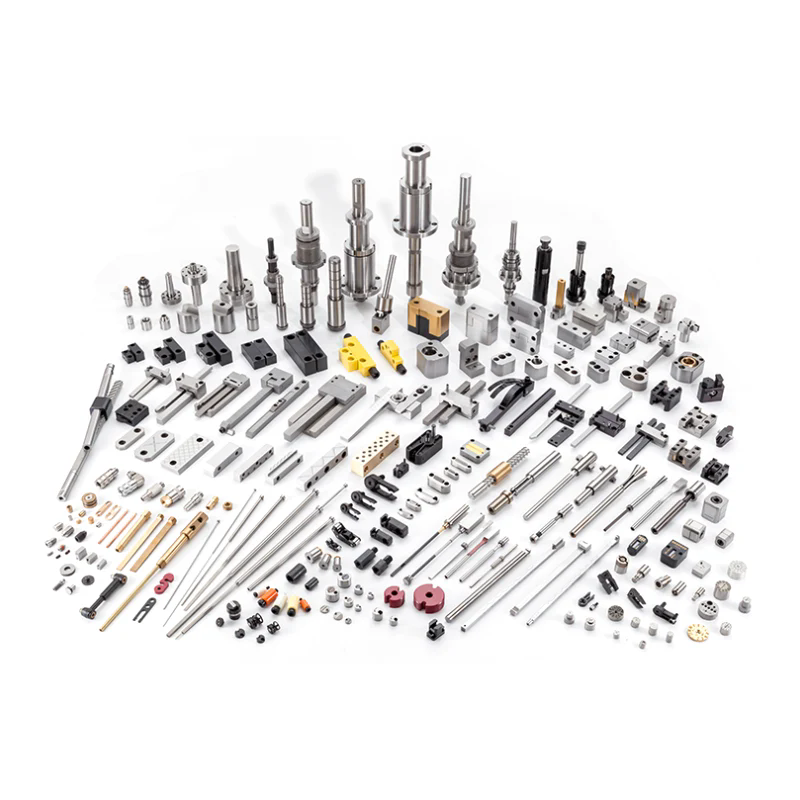

Naše vyhadzovacie kolíky a objímky sú dostupné v rôznych veľkostiach a materiáloch, vrátane SKH51, SKD61 a H13, čo zaisťuje dokonalú kompatibilitu pre vstrekovanie plastov a tlakové liatie. Každý výrobok prechádza prísnym testovaním rozmerov a tvrdosti, čo zaručuje spoľahlivosť aj v extrémnych pracovných podmienkach.

Výber Mudebao znamená výber odolnosti, konzistencie a inžinierskej dokonalosti. Náš špecializovaný technický tím poskytuje kompletné služby prispôsobenia – od návrhu prototypu až po optimalizáciu výroby – pomáha klientom skrátiť prestoje a dosiahnuť vynikajúce výsledky lisovania.

Ak hľadáte vysoko presné vyhadzovacie kolíky a vyhadzovacie objímky s dlhou životnosťou,kontaktujte násdnes, aby sme prediskutovali vaše požiadavky. Spoločnosť Mudebao je pripravená poskytnúť riešenia na mieru, ktoré spĺňajú vaše presné špecifikácie a pomôžu vám dosiahnuť najvyššiu úroveň presnosti a účinnosti lisovania.
